مادربرد لپ تاپ سونی وی جی ان Sony VGN-SZ

مادربرد سونی VGN-SZ

مادربرد SONY VGN-SZ یک اجزای بسیار مهم در لپتاپ به حساب می آید و ساختار ظاهری یک مادربرد شامل مجموعه ای از قطعات الکترونیکی می باشد و اصلی ترین کار این بخش ارتباط بین قطعات می باشد. از این رو شناخت و بررسی این قطعه بسیار ضروری است تا در صورت ایجاد اختلال در صدد رفع آن اقدام نماییم.

سی پی یو مادربرد نوت بوک سونی وی جی ان SZ

سی پی یو مادربرد نوت بوک سونی وی جی ان SZ از نسل CORE 2 DUO میباشد و گرافیک آن از نوع GEFORCE (NVIDIA) میباشد و حداکثر تا 1G را ساپورت مینماید و مدل بدون گرافیک (GM) در این مادربرد رایج نمیباشد.

نکات مهم تعویض مادربرد سونی SZ

نکته: در هنگام خرید مادربرد نوت بوک سونی وی جی ان SZ دقت نمایید که این مدل دارای دو پارت مختلف mbx-170 و mbx-147 می باشد و قابل جابه جایی با یکدیگر نیستند.

نکته: هنگام تعویض مادربرد حتما دقت نمایید که هر پیچ دقیقا در جای خود نصب شود زیرا سبب آسیب رسیدن به مادربرد و پدهای مادربرد میشود.

نکته: برای دستگاه سونی VGN-SZ دو نوع باطری وجود دارد:

1. BPS 2: برای مادربرد هایی با MBX-147

2. BPS10 و BPS9: برای مادربردهایی با MBX-170

خرابی متداول دستگاه سونی SZ

مشکل چیپ گرافیک از ایرادات رایج دستگاه سونی SZ میباشد.

نکات خرید ال ای دی سونی SZ

نکته : ال سی دی هایی که با مادربرد سونی SZ سازگار است از مدل LED 13.3 133EXBY میباشد که شما می توانید قیمت خرید ال ای دی سونی SZ را مشاهده نمایید .

آموزش تعویض مادربرد لپ تاپ Sony VGN-SZ

مرحله اول: باتری

• لپ‌تاپ را به‌صورت پشت و رو (صفحه‌نمایش به سمت پایین) روی سطح بگذارید.
• قفل سمت درگاه‌ها را به حالت "باز" (Unlock) بکشید.

مرحله دوم: خارج کردن باتری

• از سمت دیگر باتری، ضامن رهاسازی را فشار دهید و باتری را به سمت بیرون بکشید تا جدا شود.

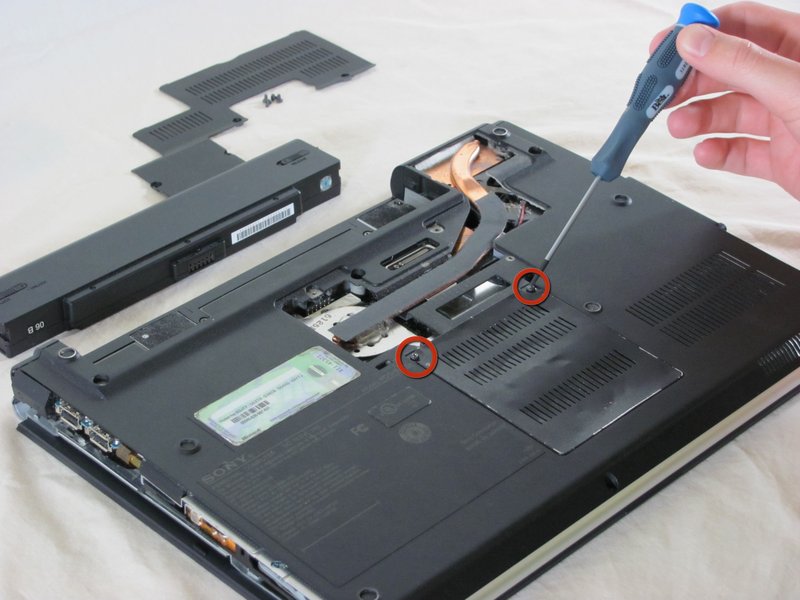

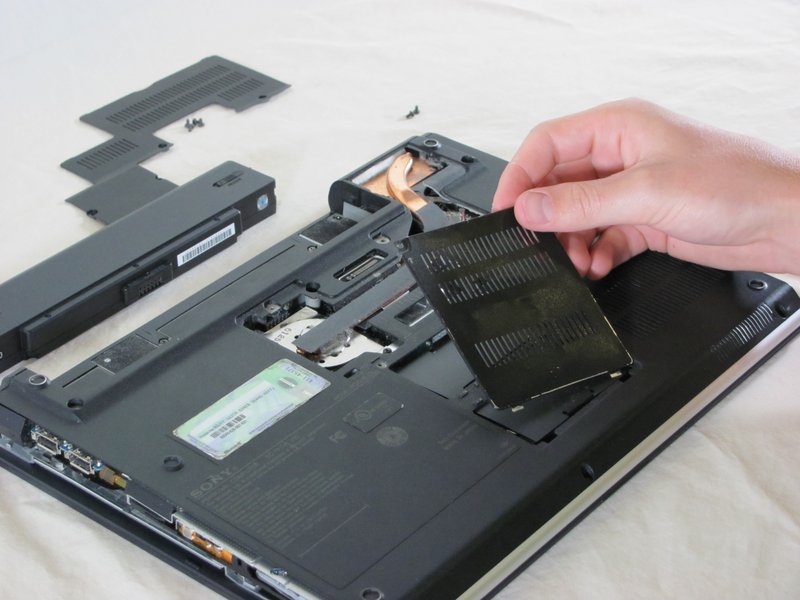

مرحله سوم: حافظه رم (Memory)

• دو پیچ روی پنل حافظه را باز کنید و پنل را کنار بگذارید.
• نیازی به برداشتن پنل هیت‌سینک (خنک‌کننده) نیست.

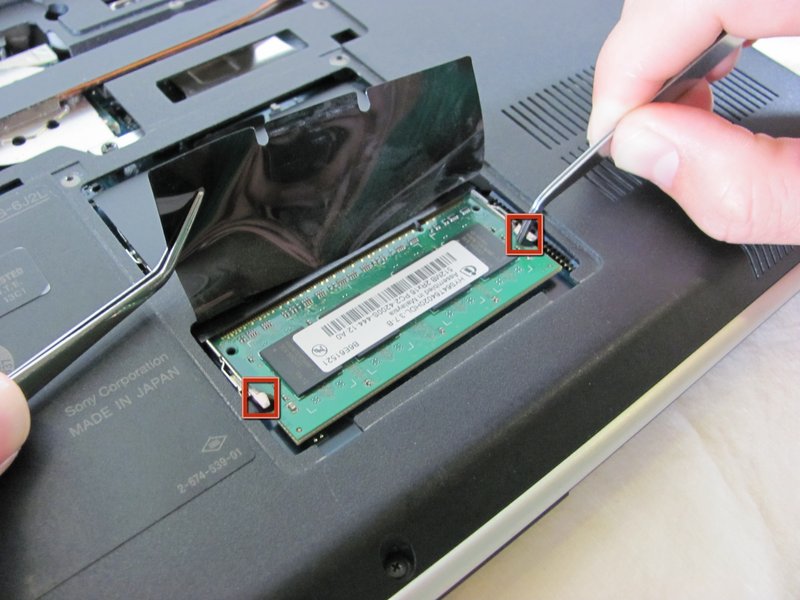

مرحله چهارم: درآوردن ماژول رم

• با موچین، فیلم محافظ روی ماژول رم را بالا بزنید.

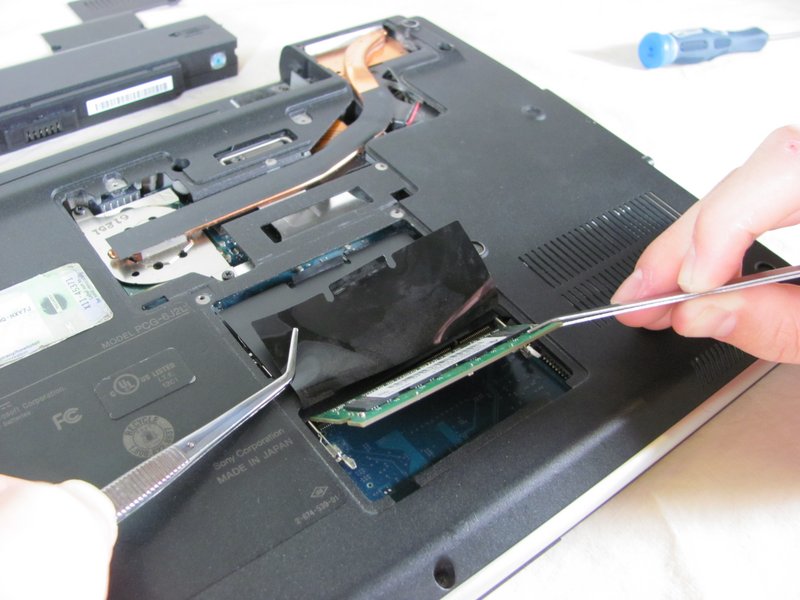

• دو گیره کناری رم را به سمت بیرون بکشید تا ماژول بالا بیاید.
• همین کار را برای رم دوم هم انجام دهید.

مرحله پنجم: صفحه‌کلید - پیچ محافظ

• نیازی به برداشتن هیت‌سینک یا پنل رم نیست.
• پیچ امنیتی Torx نزدیک لبه جای باتری را باز کنید.

مرحله ششم: آزاد کردن کیبورد

• با ابزار Spudger، گیره‌های دو طرف بالای کیبورد را فشار دهید.
• کیبورد را به سمت تاچ‌پد بکشید و آرام بلند کنید.

مرحله هفتم: جدا کردن کیبورد

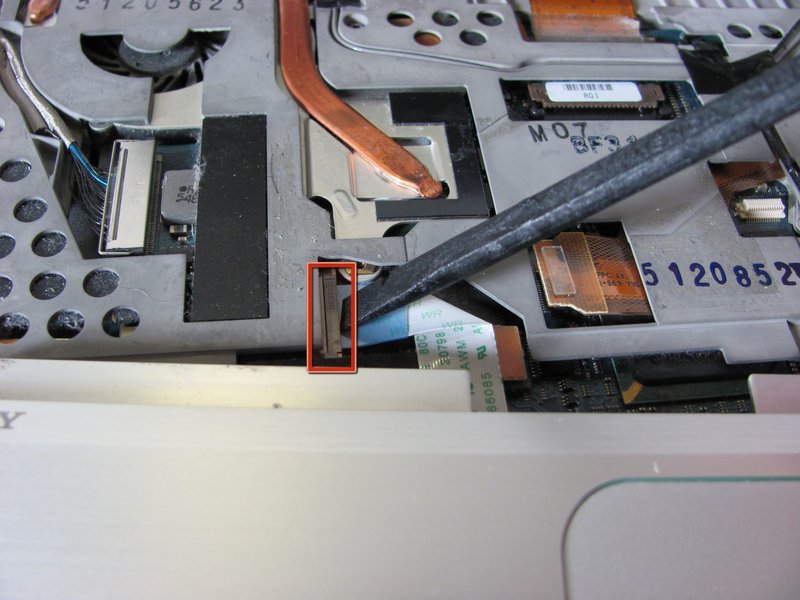

• کیبورد هنوز با کابل نواری متصل است.
• گیره‌های دو طرف کانکتور را فشار دهید و کابل را موازی بیرون بکشید.
• حالا می‌توانید کیبورد را جدا کنید.

مرحله هشتم: تاچ‌پد (Mouse Assembly)

• لپ‌تاپ را برگردانید و ۳ پیچ زیر تاچ‌پد را باز کنید.
• سپس لپ‌تاپ را برگردانده و ۳ پیچ دیگر بالای پنل را باز کنید. کابل نواری هنوز متصل است.

مرحله نهم: جدا کردن تاچ‌پد

• پنل تاچ‌پد را کمی بلند کنید تا به کابل نواری برسید.
• قفل کابل را بلند کنید و کابل را بیرون بکشید.
• پنل را کنار بگذارید.

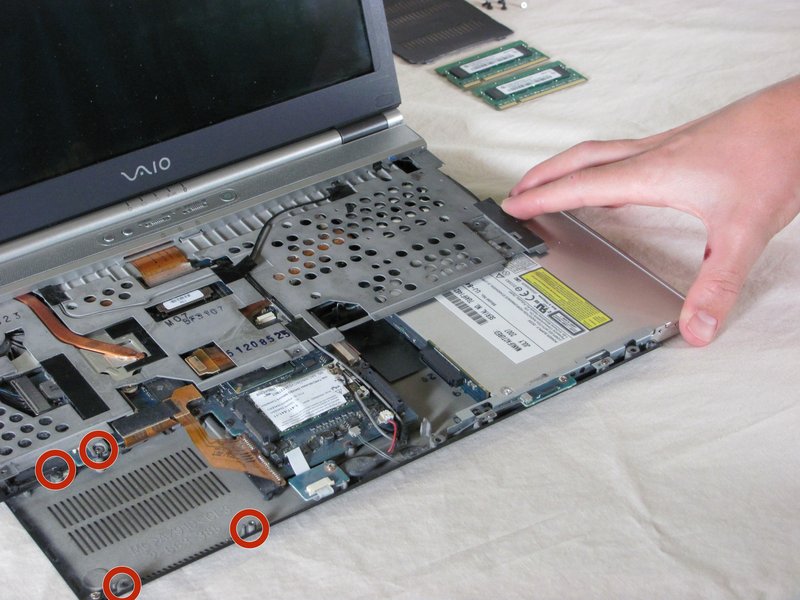

مرحله دهم: هارد دیسک

• محل هارد را باز کرده و ۴ پیچ آن را باز کنید.
• فقط هاردهای SATA (Serial ATA) قابل جایگزینی هستند.

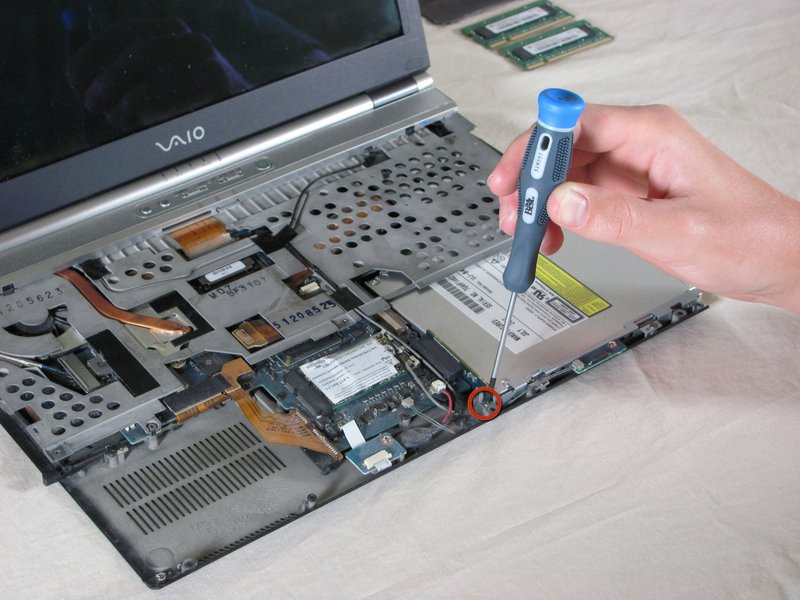

مرحله یازده: درایو نوری (DVD)

• پیچ پایین سمت چپ درایو نوری را باز کنید.
• آن را به‌آرامی به سمت بیرون بکشید تا کانکتور IDE خارج شود.

مرحله دوازده: بلندگوها

• ۴ پیچ زیر لپ‌تاپ (زیر باتری) را باز کنید که پنل بالای کیبورد را نگه داشته‌اند.
• با فشار دادن دو گیره، پنل زیر نمایشگر را باز کرده و بالا بکشید.
• نوارهای مشکی روی کابل‌ها را بردارید.

مرحله سیزده: آنتن

• با موچین، آنتن را جدا کنید.

مرحله چهارده: جدا کردن ماژول بلندگو

• ۷ پیچ که ماژول بلندگو را نگه می‌دارند باز کنید.
• کابل نواری بالا سمت چپ را جدا کنید.
• مجموعه بلندگو همراه با نمایشگر جدا می‌شود.

مرحله پانزده: صفحه‌نمایش

• هنگام بلند کردن، مراقب گیرکردن کابل‌ها باشید.
• کابل VGA را با بلند کردن براکت فلزی جدا کنید.
• کابل وب‌کم را به‌آرامی جدا کنید.

شانزده: جداسازی نمایشگر

• ۴ پیچ دو طرف LCD را باز کنید.
• نمایشگر به همراه بلندگو، بلوتوث و وب‌کم جدا می‌شود.
• مراقب گیرکردن کابل‌ها باشید.

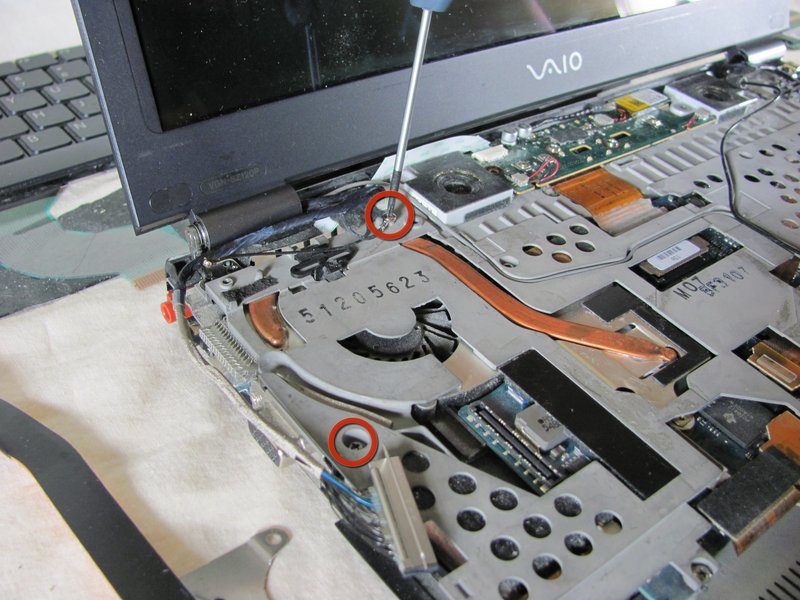

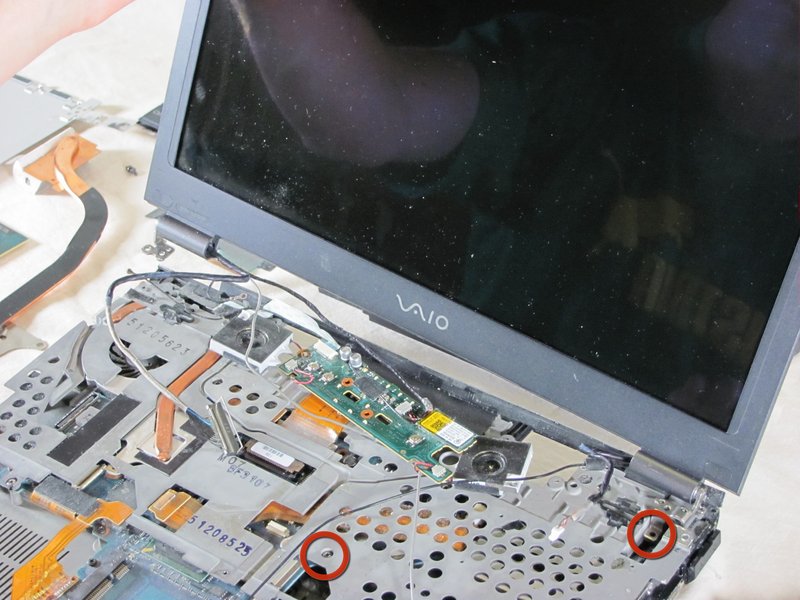

مرحله هفده: فن داخلی

• پیچ‌های سینی کیبورد را باز کرده و سینی را جدا کنید.

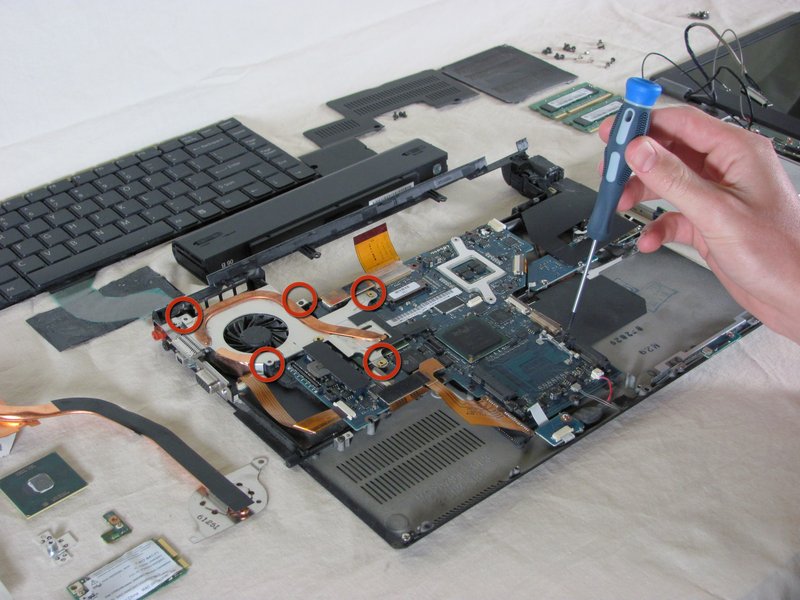

مرحله هجده: جدا کردن فن

• هنگام جدا کردن فن، مراقب پاره شدن کابل نواری باشید.
• ۵ پیچ فن را باز کرده و آن را به‌آرامی جدا کنید.

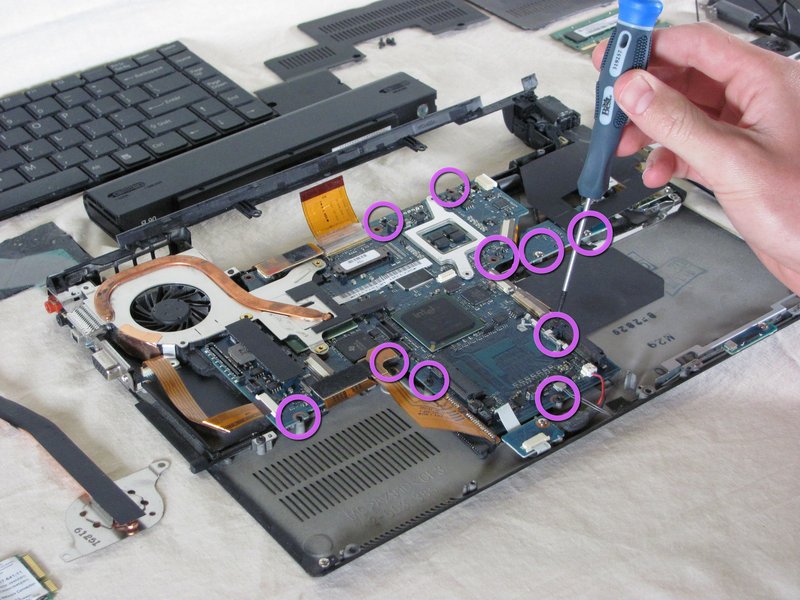

مرحله نوزده: مادربرد

• هشدار: پیش از باز کردن مادربرد، خودتان را تخلیه الکتریکی کنید.
• پیچ‌های برد را باز کرده و مادربرد را بیرون بکشید.
