مادربرد لپ تاپ سونی وی پی سی Sony VPCCW1

مادربرد سونی VPC CW1

مادربرد SONY VPC CW1 مهم ترین قطعه لپتاپ به شمار می آید ، در بعضی از نوت بوک ها نقص های موجود به مادربرد آن بستگی دارد و ما با شناسایی قسمت های مختلف این مادربرد می توانیم اختلال به وجود آمده را برطرف نماییم.

سی پی یو مادربرد سونی VPC CW1

سی پی یو مادربرد لپتاپ سونی CW1 از نسل CORE 2 DUO میباشد و گرافیک آن از نوع GEFORCE (NVIDIA) می باشد و حداکثر تا 1G را ساپورت مینماید و در این مدل لپتاپ، مادربرد بدون گرافیک رایج نمیباشد.

نکات مهم تعویض مادربرد سونی VPC CW1

نکته: برای تعویض مادربرد سونی VPCCW1 باید دیپ سوییچ مطابق مادربرد قبلی تغییر کند و اگر LED عوض شود طبق مدل LED دیپ سوییچ تغییر کند.

خرابی متداول دستگاه سونی VPC CW1

 سوختن چیپ گرافیک، شکستگی جک برق از مشکلات رایج در دستگاه سونی CW1 میباشد.

نکات خرید ال ای دی سونی VPC CW1

نکته: ال ای دی هایی که با مادربرد سونی CW1 سازگار می باشد از مدل LED 14.0 40PIN نازک میباشد که شما می توانید قیمت خرید ال ای دی سونی CW1 را مشاهده نمایید.

نکته: برای تعویض فلت و LED باید به HD یا FHD بودن آن دقت نمایید زیرا قابل جابه جایی نمی باشند.

آموزش تعویض مادربرد لپ تاپ Sony VPC-CW1

این راهنما به شما آموزش می‌دهد که چگونه به‌صورت ایمن و صحیح به مادربرد دسترسی پیدا کرده و آن را برای تعمیر یا تعویض جدا کنید.

مرحله اول: چرخاندن لپ‌تاپ

• لپ‌تاپ را برگردانید و طبق تصویر آن را قرار دهید.
•  خارج کردن باتری
• دو زبانه قفل را به سمت مرکز فشار دهید و سپس باتری را بلند کرده و خارج کنید.

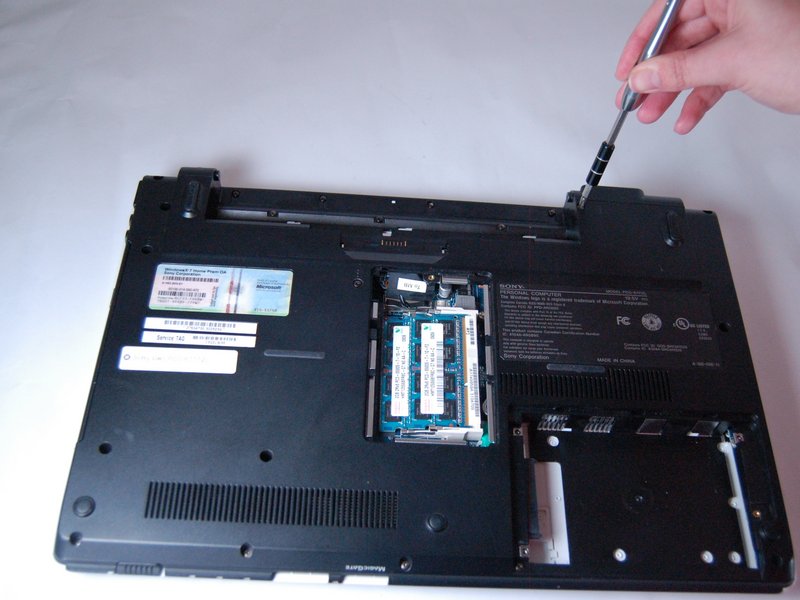

مرحله دوم: باز کردن پیچ‌های پشت

• با استفاده از پیچ‌گوشتی فیلیپس #00، بیست‌ودو پیچ ۵.۶ میلی‌متری را از پشت دستگاه باز کنید. فراموش نکنید پیچ‌هایی که زیر باتری پنهان شده‌اند را هم باز کنید.

مرحله چهارم: باز کردن درپوش‌های محافظ

• درپوش‌های کوچک را از پشت دستگاه بردارید.
• پیچ رم (۱ عدد)
• پیچ هارد (۲ عدد)
• در مجموع ۳ پیچ ۵.۶ میلی‌متری را باز کرده و سپس درپوش‌ها را بردارید.

مرحله پنجم: جدا کردن هارد دیسک

• با پیچ‌گوشتی دو پیچ ۴.۹ میلی‌متری باقیمانده را باز کنید. سپس هارد را به‌آرامی بالا آورده و از سوکت جدا کنید.

مرحله ششم: جدا کردن کابل روبانی

• زبانه مشکی را با انگشت بگیرید و به‌آرامی بالا بکشید تا کابل روبانی از مادربرد جدا شود.

مرحله هفتم: جدا کردن قاب پشتی

• پس از باز کردن تمام پیچ‌ها و کابل‌ها، قاب پشتی را به‌آرامی بلند کنید و جدا نمایید.

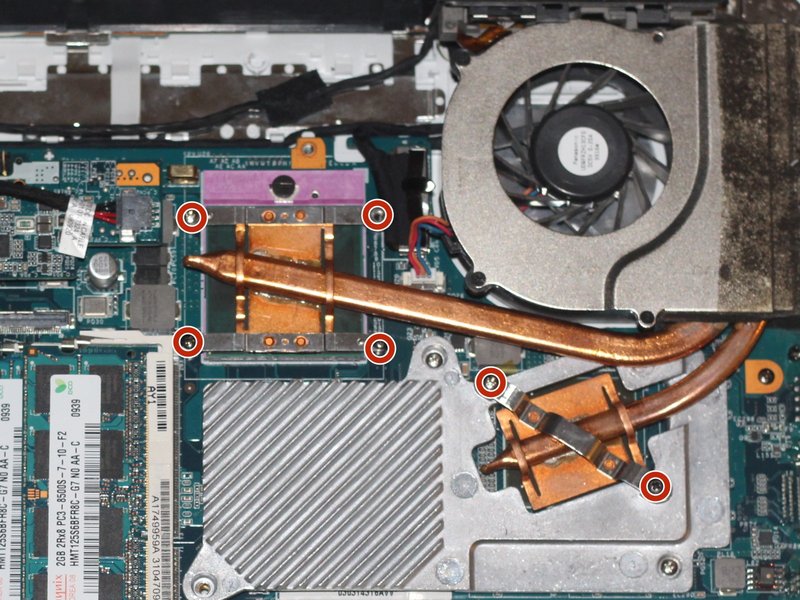

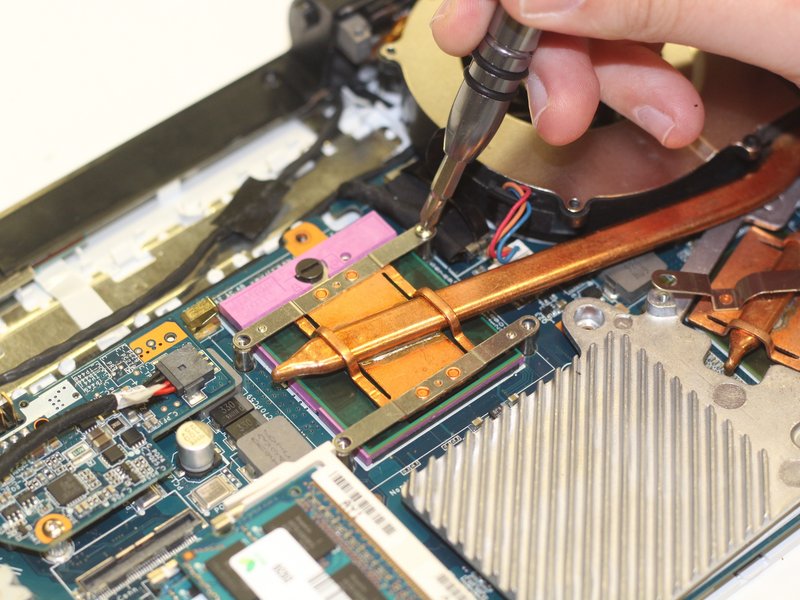

مرحله هشتم: باز کردن فن

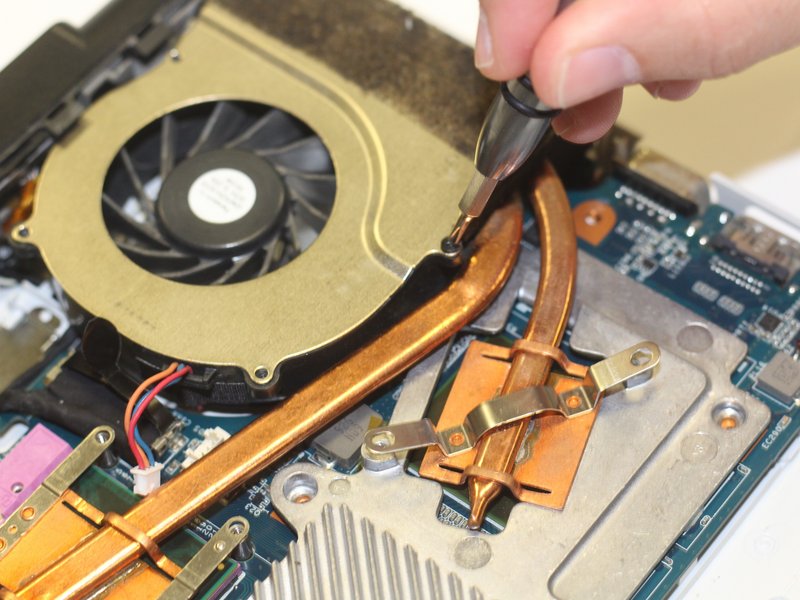

• فن را در گوشه سمت راست بالا پیدا کرده و شش پیچ ۲.۷ میلی‌متری را باز کنید تا فن جدا شود.

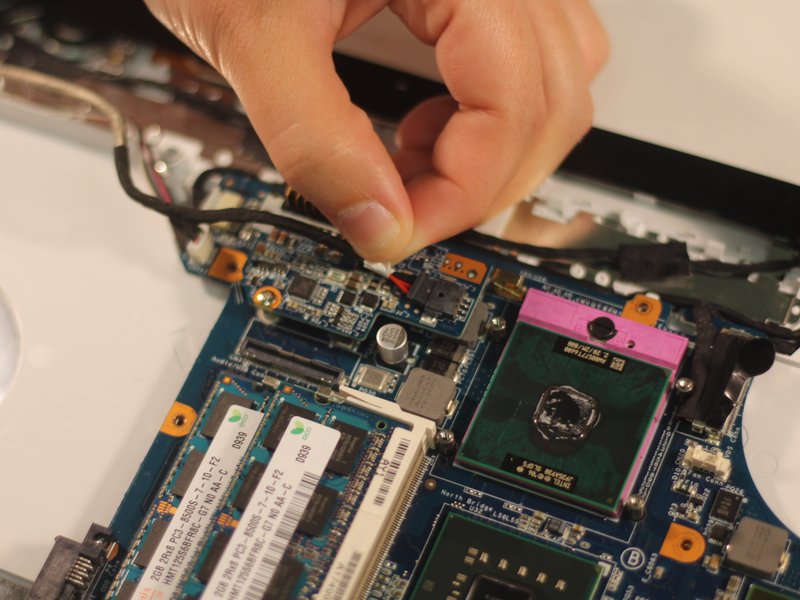

مرحله نهم: جدا کردن کابل برق فن

• با انگشت زبانه سفید را گرفته و کابل برق فن را از مادربرد جدا کنید.

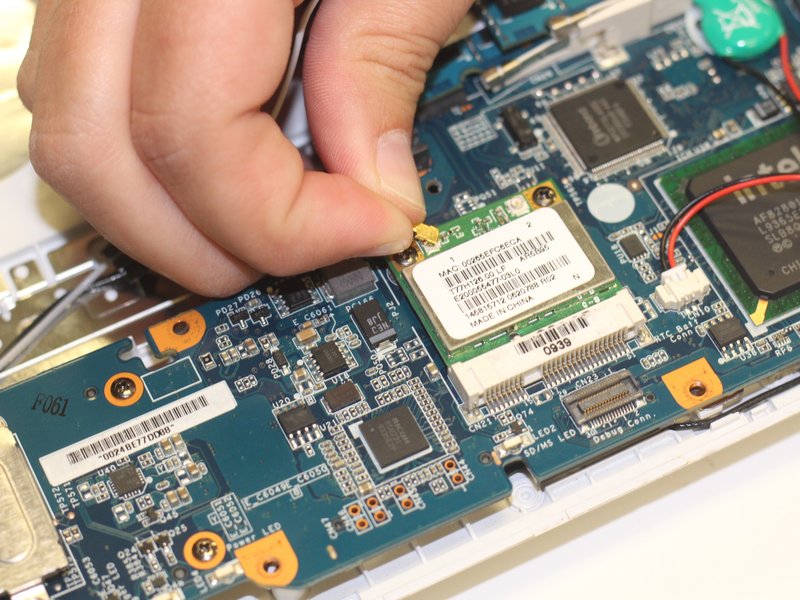

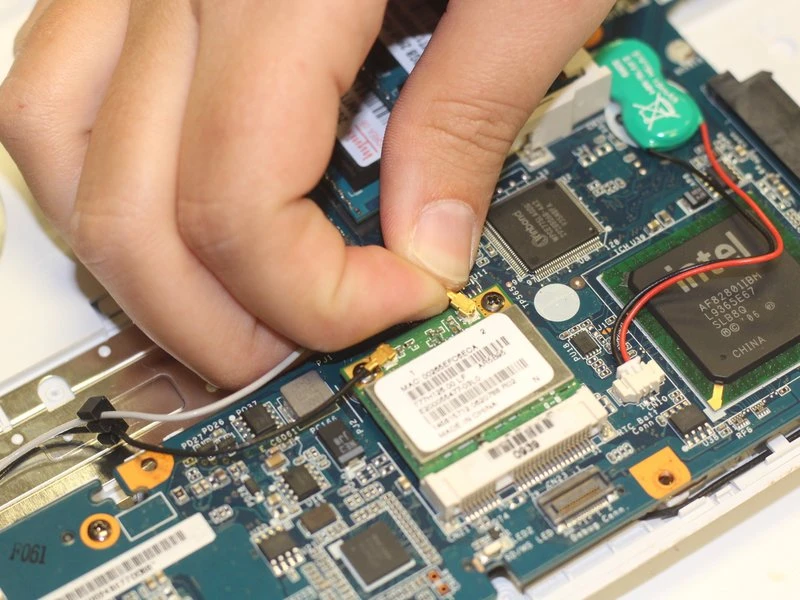

مرحله دهم: جدا کردن کارت وای‌فای

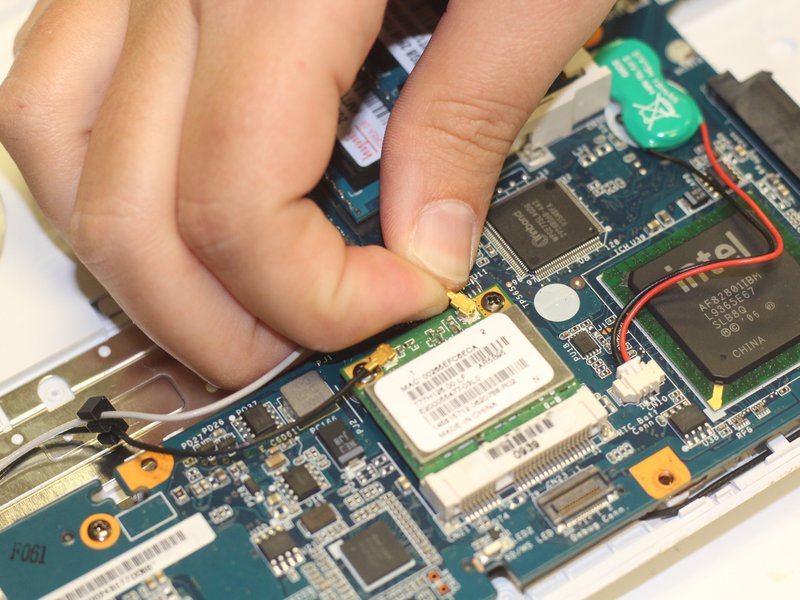

• سیم‌های سیاه و سفید متصل به کارت وای‌فای را با انگشت گرفته و بالا بکشید تا جدا شوند. در صورت نیاز، فشار کمی وارد کنید.

مرحله یازدهم: باز کردن کارت وای‌فای

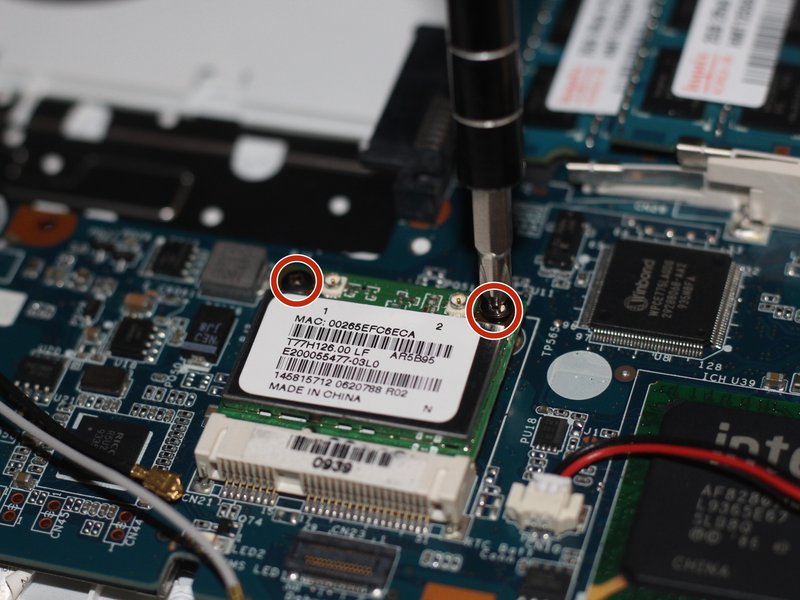

• دو پیچ ۴.۹ میلی‌متری را باز کنید تا کارت از مادربرد جدا شود.

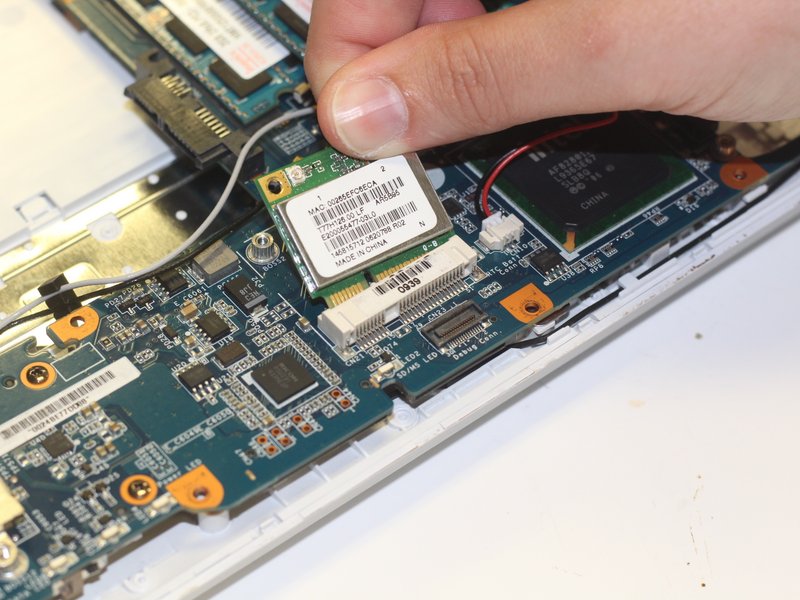

مرحله دواردهم: بیرون آوردن کارت وای‌فای

• کارت وای‌فای را گرفته و با دقت بالا آورده و به بیرون بکشید تا کاملاً جدا شود.

مرحله سیزدهم: جدا کردن درایو DVD

• درایو CD/DVD را از کنار گرفته و به‌آرامی بیرون بکشید تا از مادربرد جدا شود.

مرحله چهاردهم: جدا کردن کابل‌های روبانی

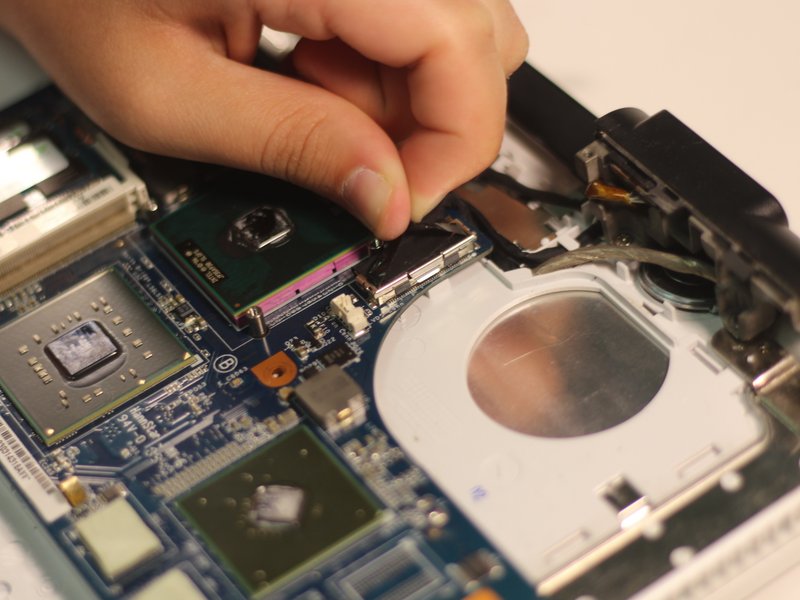

• سه کابل روبانی که به مادربرد متصل هستند را به‌آرامی گرفته و جدا کنید.

مرحله پانزدهم: جدا کردن کابل‌های دیگر

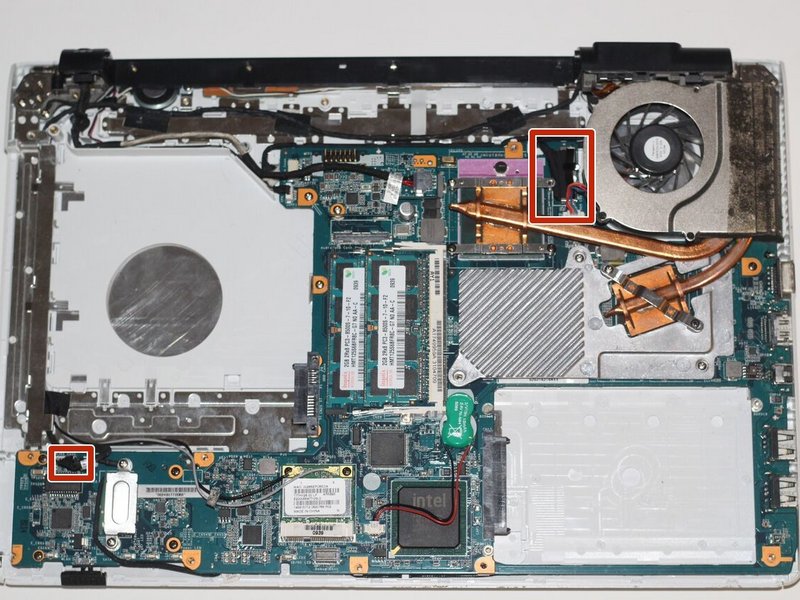

• دو کابل روبانی دیگر را نیز به همان روش قبلی جدا کنید. یکی نزدیک فن و دیگری نزدیک درایو DVD قرار دارد.

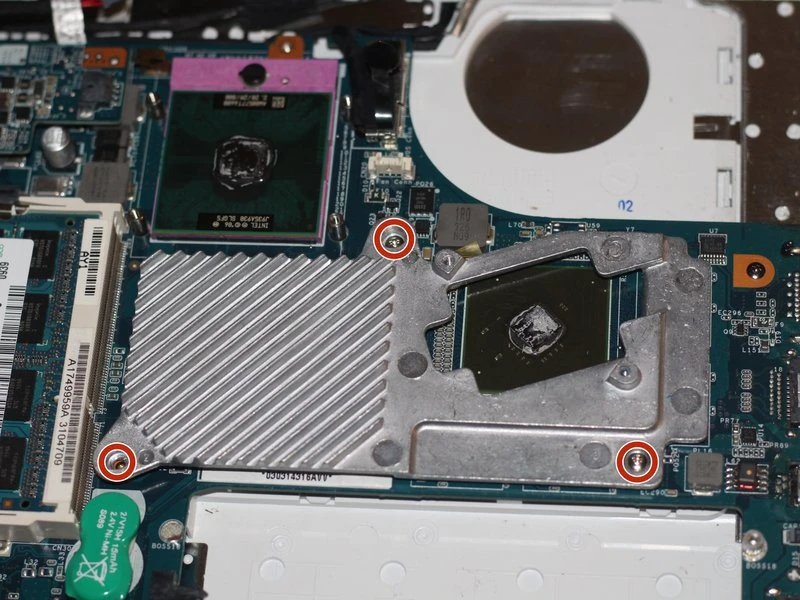

مرحله شانزدهم: باز کردن محافظ فلزی

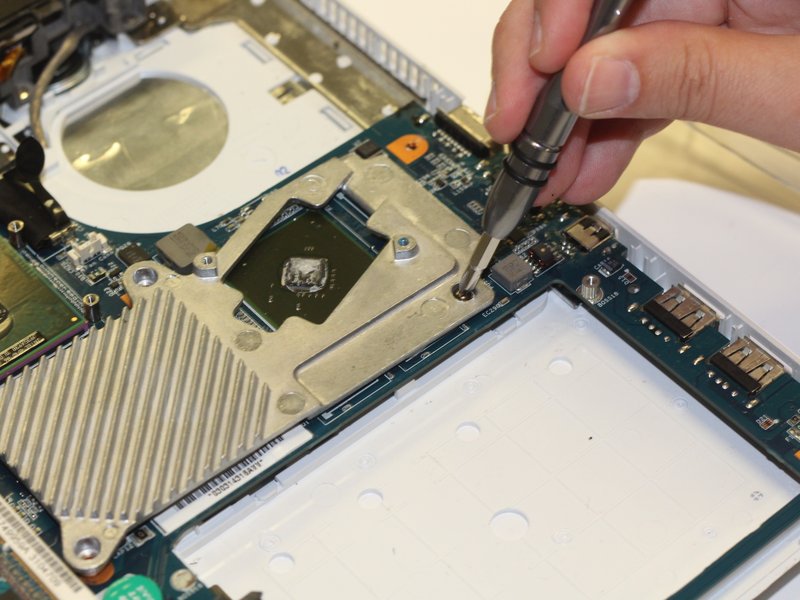

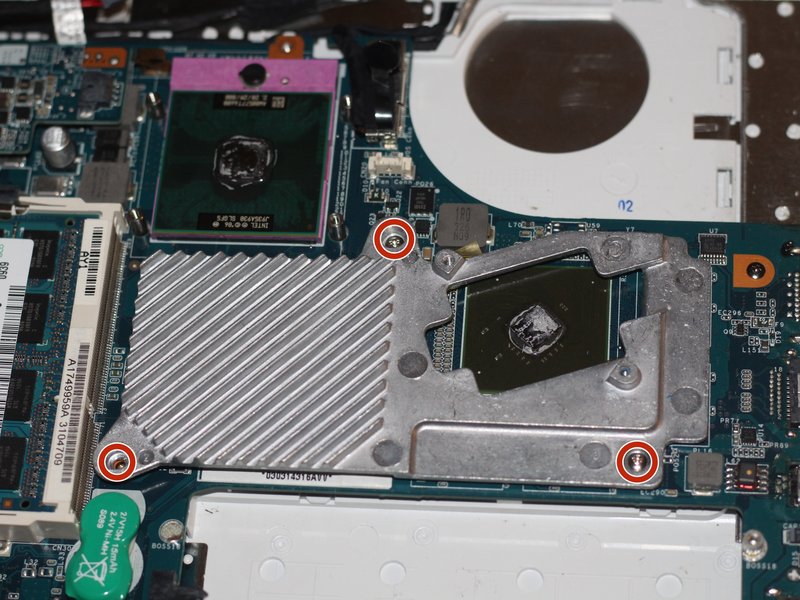

• سه پیچ ۴.۹ میلی‌متری را باز کنید و سپس محافظ فلزی را به‌آرامی بلند کرده و جدا نمایید.

مرحله هفدهم: جدا کردن کارت بلوتوث

• دو پیچ ۴.۹ میلی‌متری دیگر را باز کرده و پوشش فلزی روی کارت بلوتوث را بردارید.
• با استفاده از ابزار اسپاجر، لبه کارت بلوتوث را بالا آورده و کارت را خارج کنید.

مرحله هجدهم: جدا کردن مادربرد

• اکنون می‌توانید مادربرد را به‌آرامی بلند کنید.

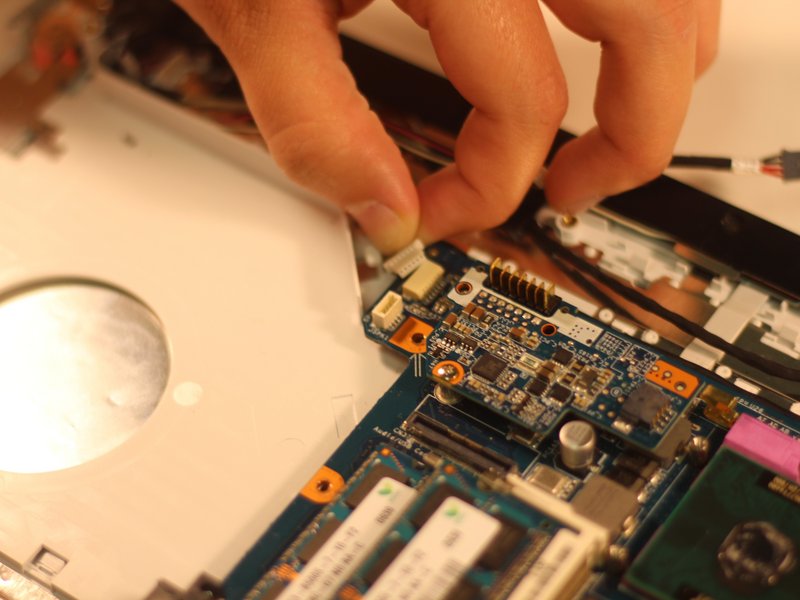

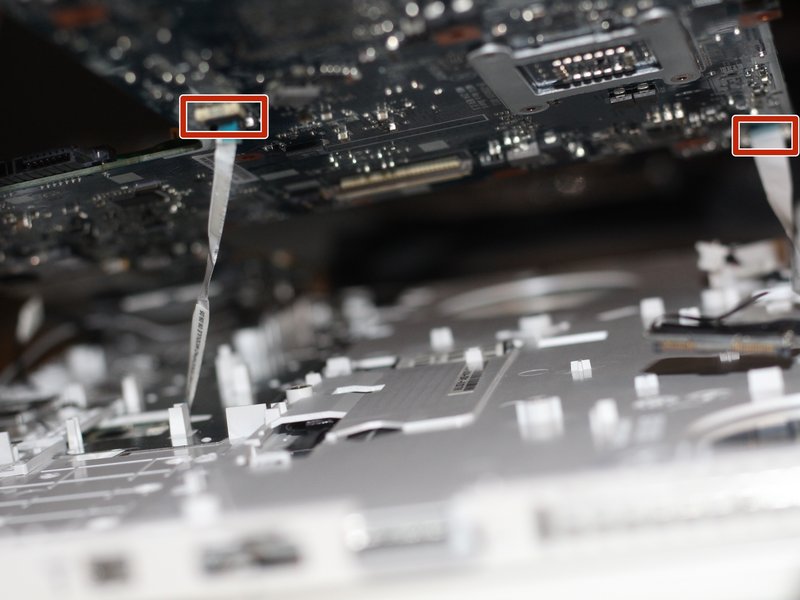

• در نهایت دو کابل روبانی باقی‌مانده که به کیبورد متصل‌اند را با دقت جدا کنید.
