جک ، سوکت شارژر و USB لپ تاپ لنوو آیدیاپد Lenovo IdeaPad G50-70

خرید و قیمت جک یو اس بی لنوو G50-70

پورت USB یک واسط اتصالی جهت انتقال برق و دیتا است که وظیفه آن بر روی لپ تاپ ایجاد ارتباط بین مادربرد و دستگاه های خارجی نظیر فلش ، هارد اکسترنال ، درایو اکسترنال و ... می باشد که کاربران می توانند به وسیله آن اطلاعات خود را جابجا نمایند.
سوکت های یو اس بی Lenovo G50-70 دارای نسل دوم می باشد که سرعت نسبتا بیشتری نسبت به نسل اول یو اس بی ها دارند.
تعداد پایه های دیتای متصل شونده به مادربرد در USB 2 ها 4 عدد می باشد. توجه نمایید که جهت اتصال پورت یو اس بی ها در دستگاه Lenovo IdeaPad G50-70 ، رو به پایین می باشند.

خرید و قیمت جک برق نوت بوک لنوو IdeaPad G50-70

این جک برق به صورت کابلی و با کابل می باشد. جک با اتصال به کابل و به سوکتی بر روی مادربرد متصل می شود و جریانات برق که توسط شارژر وارد می شود را به دستگاه ورود می نماید. برای اتصال جک برق ، تعویض این نوع جک برق ، بسیار آسان است. در خرید جک بهتر است تعداد پایه های آن حتما بررسی گردد. در جک های با کابل در قسمت کابل تعداد سیم رنگ سیم ها دارای اهمیت می باشد.
سوکت برق لنوو G50-70 به کابل متصل می شود و جریانات برق را متصل می نماید این جک برای دستگاه های لنوو می باشد و تعداد سیم و رنگ آن اهمیت دارد. این جک دارای 5 پایه می باشد.

نحوه تعویض جک برق لپتاپ لنوو G50-70

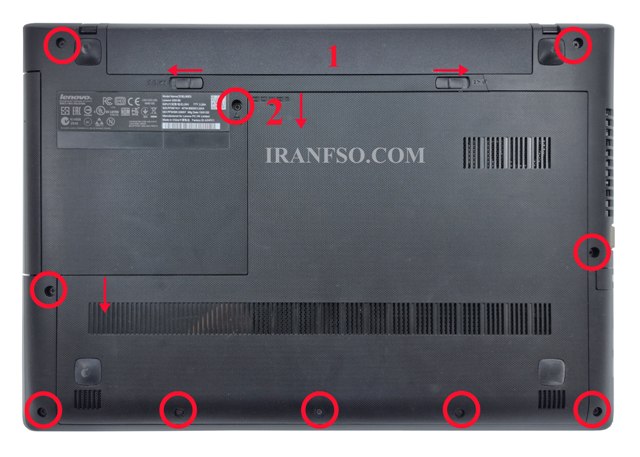

برای تعویض جک برق لپ تاپ لنوو G50-70 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر تمام پیچ های قاب کف و 3 عدد پیچ درب را باز نمایید و درب را به صورت کشویی خارج نمایید.

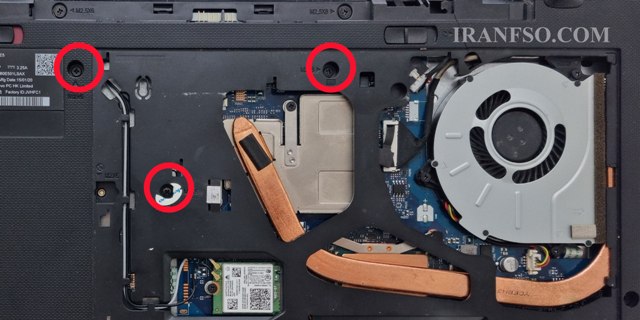

در قدم بعدی 3 عدد پیچ مربوط به کیبرد را باز نمایید.

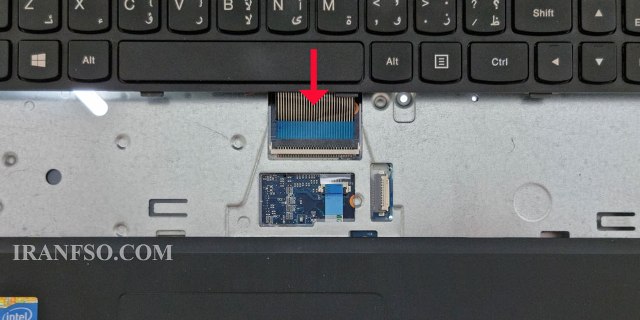

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا نمایید.)

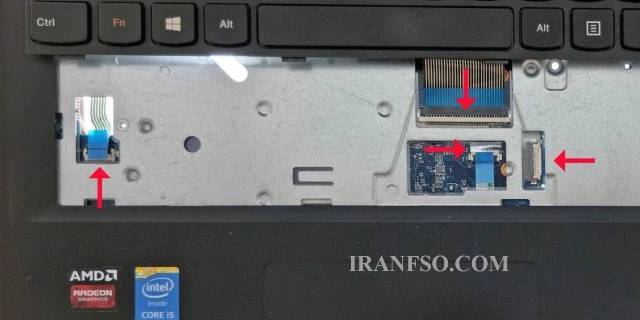

در قدم بعدی همه ی فلت ها را آزاد نمایید.

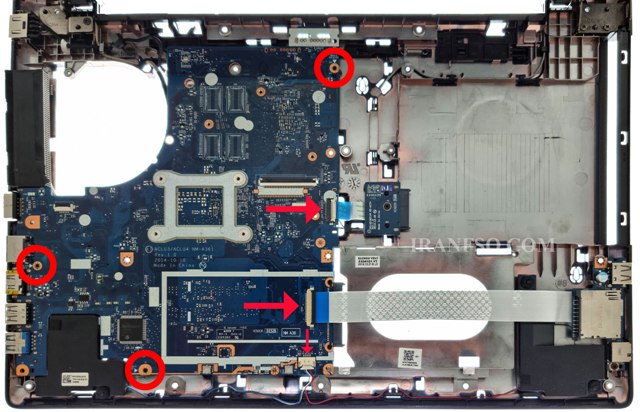

در قدم بعدی پیچ های باقی مانده بر روی مادربرد را باز نموده و فلت ها را از روی مادربرد به آرامی جدا نمایید. و مادربرد را آزاد کنید.

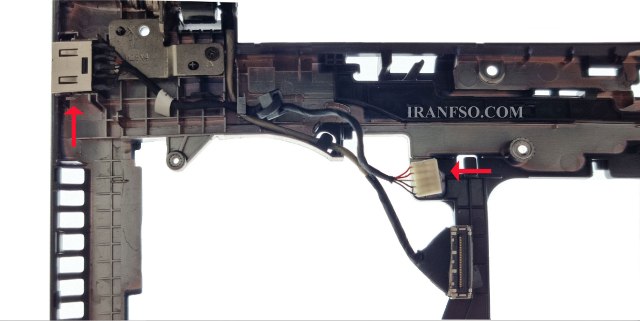

در قدم نهایی سوکت جک برق را از قاب کف جدا نموده و جک برق را آزاد نمایید.
