قاب و لولای لپ تاپ لنوو آیدیاپد Lenovo IdeaPad G50-80
قاب لنوو IdeaPad G50-80
قاب لپ تاپ Lenovo IdeaPad G50-80 وظیفه نگهداری از قطعات داخلی نوت بوک را برعهده دارد. قاب ها هم مانند دیگر قطعات لپ تاپ دچار آسیب و شکستگی شده و نیاز به تعویض و در بعضی موارد می توان آنها را تعمیر کرد.
انواع قاب لپ تاپ لنوو آیدیاپد G50-80
قاب پشت ال سی دی IdeaPad G50-80
قاب جلو ال سی دی IdeaPad G50-80
قاب کنار کیبرد IdeaPad G50-80
قاب کف IdeaPad G50-80
قاب پشت ال سی دی ( Back Cover ) : قاب پشت مانیتور G50-80 که به آن اختصارا کاور A نیز گفته می شود،این قاب در برگیرنده مانیتور و لولا و کابل اتصال تصویر و همچنین وب کم لپ تاپ می باشد.
قاب دور ال سی دی ( Front Cover-Bezel Cover ) :قاب دور یا جلوی مانیتور G50-80 که به آن اختصارا کاور B نیز گفته می شود.
قاب دور صفحه کلید ( Upper Case ) : قاب دور کیبورد G50-80 که به آن اختصارا کاور c نیز گفته می شود. این قاب همانطور که از نام آن مشخص است، در برگیرنده کیبورد و تاچ پد دستگاه است. که در برخی مواقع فینگر پرینت یا فینگر تاچ لپتاپ هم روی آن سوار می شود.
قاب کف ( Bottom Case ) : به قاب کف یا زیر لپ تاپ G50-80 اختصارا کاورD یا Base Cover نیز گفته می شود. این قاب پوشاننده ی یکی از مهم ترین اجزای لپ تاپ یعنی مادربرد، می باشد. شما می توانید قیمت خرید قاب اچ پی G50-80 را در این صفحه مشاهده نمایید.
نحوه تعویض درب کف لپتاپ لنوو G50-80

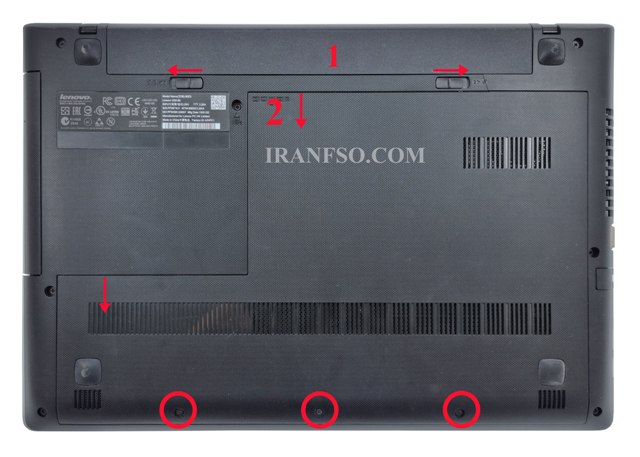

برای تعویض درب کف لپ تاپ لنوو G50-80 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر 3 عدد پیچ درب را باز نمایید و درب را به صورت کشویی خارج نمایید.
نحوه تعویض قاب C لپتاپ لنوو G50-80
برای تعویض قاب C لپ تاپ لنوو G50-80 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر تمام پیچ های قاب کف و 3 عدد پیچ درب را باز نمایید و درب را به صورت کشویی خارج نمایید.

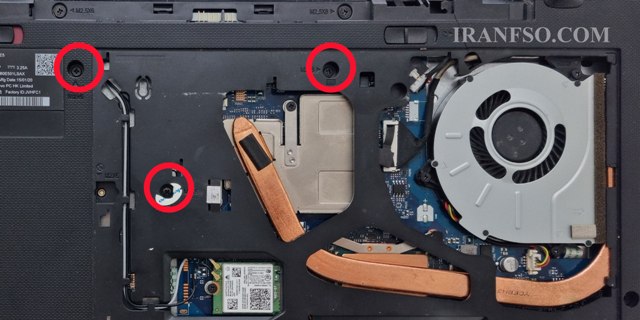

در قدم بعدی 3 عدد پیچ مربوط به کیبرد را باز نمایید.

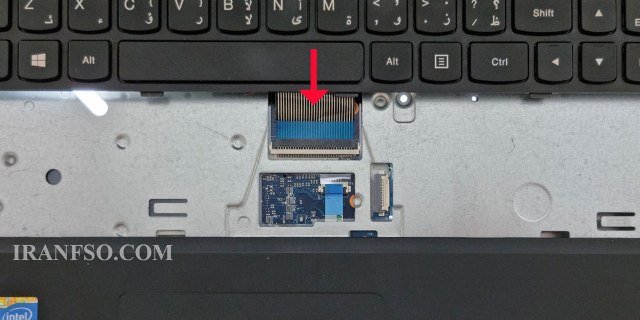

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا نمایید.)

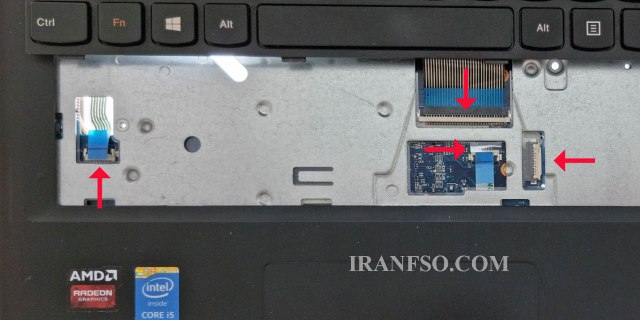

در قدم بعدی همه ی فلت ها را آزاد نمایید.

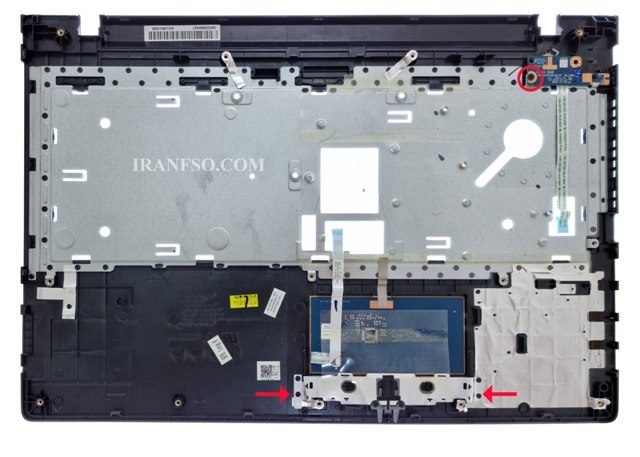

در قدم بعدی خار پلاستیکی تاچ پد را جدا نمایید و تاچ پد را به وسیله حرارت کم سشوار به آرامی جدا نمایید و در قدم نهایی پیچ برد سوییچ را باز نموده و قاب را آزاد نمایید.
نحوه تعویض قاب D لپتاپ لنوو G50-80
برای تعویض قاب D لپ تاپ لنوو G50-80 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر تمام پیچ های کف را باز نموده و 3 عدد پیچ درب را باز نمایید و درب را به صورت کشویی خارج نمایید.
در قدم بعدی 3 عدد پیچ مربوط به کیبرد را باز نمایید.
در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا نمایید.)
در قدم بعدی همه ی فلت ها را آزاد نمایید.

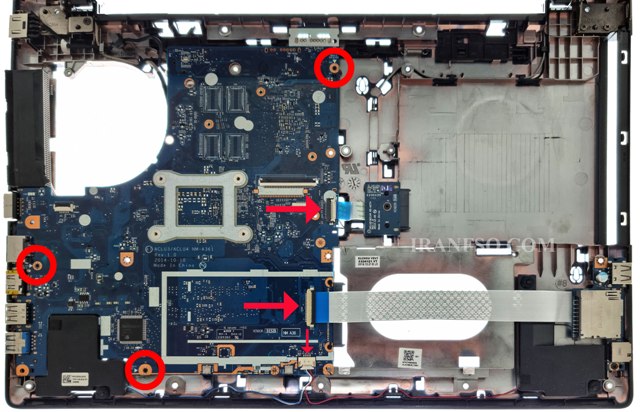

در قدم بعدی پیچ های باقی مانده بر روی مادربرد را باز نموده و فلت ها را از روی مادربرد به آرامی جدا نمایید. و مادربرد را آزاد کنید.

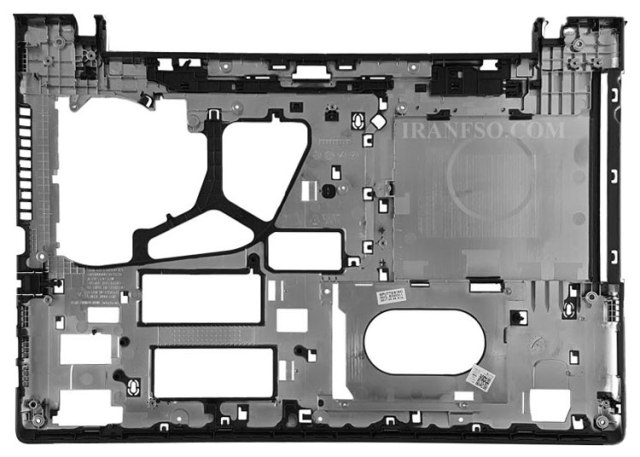

در قدم بعدی یواس بی و لولاها و اسپیکر را از روی قاب جدا نمایید.
